Adobe Illustrator CCで歯車を描く方法

Illustrator CCで歯車を描く方法を解説します。可逆性高いので後から編集も可能です。

f:id:AzuLitchi:20181203004443j:plain

Adobe Illustrator CCで簡単に歯車を描く方法

f:id:AzuLitchi:20181202234942p:plain

表示メニューから「グリッドを表示」と「グリッドにスナップ」を選択しておく。



f:id:AzuLitchi:20181202235105p:plain

ペンツールで適当に長い二等辺三角形を描く。



f:id:AzuLitchi:20181202235559p:plain

アピアランスパネルからパスの変形→変形...を選択



f:id:AzuLitchi:20181202235354j:plain

角度20度、基準点を下中央に、コピーを17に設定。プレビューにチェック入れて数値調整して歯数増減させても楽し。



f:id:AzuLitchi:20181202235757p:plain

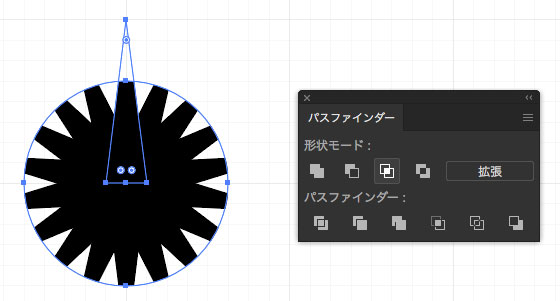

このくらいに被さるように円を描いて



f:id:AzuLitchi:20181202235847j:plain

全体を選択してパスファインダーパネルの「交差」をoption押しながらクリック。

option押しながらだと複合シェイプを作成してからの交差となるので、後で編集ができる。



f:id:AzuLitchi:20181203000101p:plain

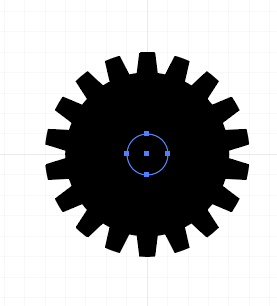

このくらいの円を描いて、全体を選択してからパスファインダーパネルの「合体」をoption+クリック。



f:id:AzuLitchi:20181203000155p:plain

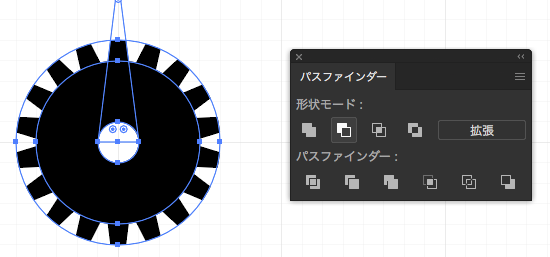

さらに中心に小さめの円を描いて



f:id:AzuLitchi:20181203000214p:plain

全体を選択し、パスファインダーパネルの「前面オブジェクトで型抜き」をoption+クリック。

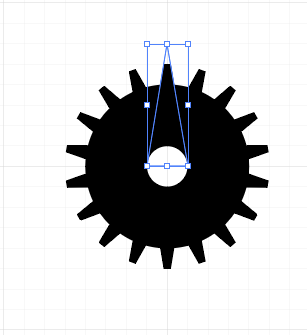

これで歯車完成。



f:id:AzuLitchi:20181203000316p:plain

アピアランスの変形で歯を増やしているので、ダイレクト選択ツールで頂点を動かすと歯が細くしたりもできる。



f:id:AzuLitchi:20181203000529p:plain

複合シェイプなので型抜きの円を後から大きくすることも可能。



動画だとこんな感じ。ここではアピアランスで三角を回転させず、星形を元に描いてます。

星ツールのマウスドラッグ中にカーソルの↑キーや↓キーを押せば星の頂点を増減できます。



以上、Illustratorで、とっても簡単な歯車の描き方でした!レッツ歯車!
